ФИНИШ испытаний горелки с 2-мя ступенями, СТАРТ сезонного испытания теплового насоса ВОЗДУХ-ВОДА

Есть две новости - хорошая и очень хорошая.

Первая хорошая новость о том, что в день рождения Лизоньки Портновой межсезонное всеобъемлющее тестирование настенного блока управления для горелки с двухступенчатым запуском успешно завершено!

 И, в связи  с существенным улучшением  запуска горелки на отработке и качества горения,  для всех фанатов горелки Портнова рекомендуем именно этот вариант блока управления.

Вторая очень хорошая новость - приобретён, смонтирован и запущен в работу тепловой насос ВОЗДУХ-ВОДА тепловой мощностью 12квт.

Начинаю его сезонные испытания , цель которых понять его реальные возможности для отопления  и ГВС дома площадью до 120 км.м.

Буду ежемесячно собирать  статистику  затрат, качество и эффективность работы в различную погоду.

В апреле 2021 планирую подвести итоги и опубликовать их . Задачи испытаний -  ответить на вопросы: какова реальная стоимость 1кВт/часа  тепла,

как ТН будет себя вести в морозы и дожди, надёжность его работы. И главное - может ли  такое отопление стать реальной альтернативой природному газу.



Новый блок управления PROlink

 Приятная особенность - за счёт отказа от дисплея у блока PROlink не только повышенная надёжность, но и более низкая цена!

Новая версия прошивки.Контроль через WiFi !

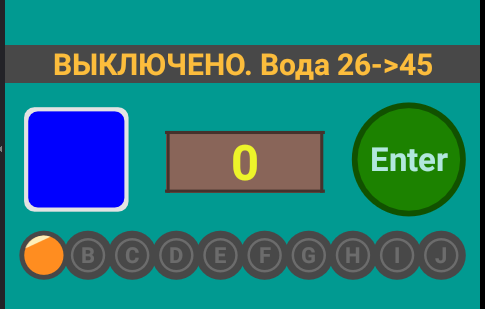

В последней версии прошивки реализован пользовательский режим контроля горелкой через мобильное приложение RemoteXY FREE.

Это даёт возможность контроля и управления горелкой через интернет без затрат на оплату СИМ-карты.

Описание последней версии прошивки читай в разделе Инструкции ПОЛЬЗОВАТЕЛЯ.

Топливные клапана.

В продаже появились топливные электромагнитные клапана 12В . Простое и недорогое решение для случая, когда уровень топлива в баках

выше уровня горелки.

Русифицированное меню

Отныне общение с блоком управления горелки не вызывает затруднений! Мы научили его  русскому языку!

Вдобавок растровый дисплей 128х64 пикселя позволяет выводить на экран всю необходимую информацию.

Инструкции ПОЛЬЗОВАТЕЛЯ

Подписаться на RSS

Тех.описание 2 ступенчатого блока управления ONElink

Главная особенность этого блока состоит в том, что он монтируется

вместе с пневматическими клапанами и редукторами не на самой горелке,

а на стене или на боковой панели котла.

Это решение обеспечивает его долгую безаварийную работу в чистоте и без перегрева.

Необходимые соединения с горелкой  производятся по  трёхпроводному проводу 220В,

двухпроводному проводу зажигания 12В, 4парным пачкортом для датчиков и 8мм гибким воздуховодом.

Все соединения легкоразъёмные, что позволяет демонтировать горелку с котла для сервисного обслуживания легко и просто.



Блок управления горелкой ONElink собрал все необходимые опции на одной плате:

1.Установка параметров  и отображение текущего состояния при помощи ЭНКОДЕРА и графического дисплея

2.Дистанционное оповещение и управление посредством СМС-модуля.

Причём на плате предусмотрено посадочное место для  модуля ESP-01,

поэтому по желанию пользователя канал связи может быть легко изменён на WiFi.

3. Исполнительные устройства 12вольт : - импульсный ШИМ сигнал для катушки зажигания,

- питание 2-х воздушных клапанов,

- питание мотора маслонасоса

4. Исполнительные устройства 220В: - питание ТЭНа с "мягким догревом",

- питание вентилятора наддува,

- программируемое исполнительное реле, выдающее 220в

5. Необходимый набор датчиков для обеспечения автоматической работы горелки на жидком топливе:

два датчика температуры, поплавковый датчик уровня топлива, фоторезистивный оптический датчик

6. Ещё один дополнительный датчик температуры, который может быть использован для контроля температуры

либо воздуха в котельной, либо корпуса горелки, либо корпуса котла.

Он обеспечивает дополнительную эксплуатационную безопасность.

7. Предусмотрено посадочные места для MP3 модуля и динамика,

обеспечивающее реализацию "голосового помощника" с регулируемой громкостью.

Общие рекомендации по монтажу

На рисунке приведена одна из возможных компоновок теплового пункта.

По требованиям пожарной безопасности тепловой пункт устраивается в помещениях со стенами из негорючих материалов.


Поскольку на плате блока управления имеется радиоантенна, то блок управления должен

быть установлен в радиопрозрачном корпусе (не металлическом).

Одновременное использование СИМ- модуля и WiFi модуля ESP-01 невозможно из-за электромагнитной несовместимости.

Монтировать блок управления рекомендуется либо на стене, либо на боковой стенке котла

(если она не сильно нагревается) в непосредственной близости с горелкой.

Если блок управления располагается в металлическом тепловом пункте,

то для устойчивой радиосвязи в месте установки необходимо вырезать окно и закрыть его например поликарбрнатом.

Длина соединительных проводов не должна превышать 2-х метров.

Провод, идущий на катушку зажигания должен быть не менее 1,5кв.мм сечения и его необходимо свить для минимизации помех.

Входной сетевой провод и провод идущий на ТЭН должны быть расчитаны на 220в и на ток 15 ампер.

Поскольку на плате имеются элементы, рассеивающие тепло, то необходимо в боксе оставить

открытыми отверстия сверху и снизу для обеспечения вертикального движения воздуха в боксе.


ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ.  Версия прошивки ANlink1окт20.

Алгоритм работы горелки:


В состоянии ВЫКЛ

Активны датчики , дисплей, энкодер и , если включен , модуль СМС управления.

В этом состоянии нет подкачки , подогрева топлива , не включается зажигание и не открываются воздушные клапана.

Можно войти в меню СЕРВИС и выполнить все возможные сервисные функции - изменить установки, проверить по отдельности

все функции горелки ( открытие клапанов, зажигание, работу воздушного нагнетателя, работу маслонасоса,

проверить горелку в РУЧНОМ РЕЖИМЕ).

Перевести горелку в состояние ВКЛ можно подав СМС команду ON или On или on,

либо нажав на экодер войти в основное МЕНЮ и стоя на верхней строке ещё раз нажать на энкодер.

После этого система перегружается и начинает работу.

Если СМС управление активизировано, то при каждой перезагрузке приходит СМС-ка  о состоянии горелки.


В состоянии ВКЛ

Активны датчики , дисплей, энкодер и , если включен , модуль СМС управления.

И активизируюся процедуры ПОДКАЧКА и ПОДОГРЕВ топлива и ОГОНЬ/ПАУЗА.

Вначале работы топливо подкачивается и подогревается до целевой температуры.

На работу топливного насоса установлен таймаут 200 сек.

Если за это время поплавок в масляной ванне не поднимется, то произойдёт АВАРИЙНЫЙ СТОП с сообщением "НЕТ ТОПЛИВА".

На подогрев топлива установлен таймаут 600сек.

При его превышении произойдёт АВАРИЙНЫЙ СТОП с сообщением "Неисправен ТЭН".

Подогрев топлива происходит до  целевой температуры "Тмасла"с подачей на ТЭН 100% мощности,

но за 6 градусов до цели мощность подогрева уменьшается в 2 раза .

Это обеспечивает плавное температурное расширение топлива без закипания и перелива из масляной ванны.

Также за 6 градусов до цели "Тмасла" активизируется процедура ОГОНЬ/ПАУЗА.

В самом простом случае, когда в конфигурации есть только один датчик "Т воды",

ОГОНЬ зажигается при температуре Т воды минус ГИСТЕРЕЗИс воды,

ПАУЗА - при достижении целевой температуры "Т воды".

В случае, когда в конфигурации активен разъём ТЕРМОСТАТ , ОГОНЬ зажигается только

если этот разъём замкнут  и не превышена целевая температура "Т воды".

Когда в конфигурации добавлен  дополнительный датчик температуры Т доп ,

ОГОНЬ зажигается только если  не превышена температура "Т воздуха".

Процесс  ЗАЖИГАНИЯ  происходит после  продувки котла , просушки электродов 7секунд и паузы 5секунд.

Время продувки котла задаётся пользователем  в меню УСТАНОВКИ в секундах.

Если в конфигурации есть 2 воздушных клапана, то при зажигании вначале открывается клапан низкого давления,

включается воздушный нагнетатель, происходит зажигание, и через 5 секунд открывается клапан высокого давления,

 клапан низкого давления закрывается. Это позволяет установить оптимальный режим сгорания топлива .

Если в конфигурации есть только один воздушный клапан, то редуктором воздушного давления необходимо

выбрать компромисс между надёжным зажиганием и качеством сгорания топлива.

Процесс ЗАЖИГАНИя производится 5 раз. Если ОГОНЬ не загорится,

то произойдёт АВАРИЙНЫЙ СТОП с сообщением "НЕТ ЗАЖИГАНИЯ".

В этом случае необходимо произвести осмотр и техническое обслуживание горелки.


Перевести горелку в состояние ВЫКЛ можно подав СМС команду OFF или Off или off,

либо нажав на экодер войти в основное МЕНЮ и стоя на верхней строке   ещё раз нажать на энкодер.


УПРАВЛЕНИЕ ГОРЕЛКОЙ посредством  ЭНКОДЕРА

1.Установка конфигурации.

В МЕНЮ "Конфигурация" можно войти, если удерживать нажатым ЭНКОДЕР при включении.

На дисплее будут высвечиватся строки:

СМС - вкл/выкл СМС-управление. Перед включением этой опции необходимо вставить СИМ-карту.

ЧАСЫ - эту опцию можно включать только когда на плате установлены ЧАСЫ реального времени.

ТЕРМОСТАТ- при включении этой опции становится активным разъём ТЕРМОСТАТ

и горелка переходит под внешнее управление.

Датчик Тдоп - активируется дополнительный датчик температуры.

При превышение  его установленного значения горелка переходит в ПАУЗУ.

SENSконтроль - в целях безопасности активируется контроль исправности датчиков температуры топлива и воды.

Выключать эту опцию рекомендуется только для пуско-наладочных работ.

2 клапан - эта опция переводит горелку на двухступенчатый запуск.

Вначале на форсунку подаётся малое давление воздуха для надёжного запуска, через 5 секунд после зажигания

открывается второй клапан и давление воздуха повышается для оптимального горения.

ВЫХОД из МЕНЮ - позволяет выйти из КОНФИГУРАЦИИ ничего не меняя.

СБРОС памяти- полностью очищает долговременную память и переводит БУ на заводские настройки.


2. ОСНОВНОЕ МЕНЮ

В основное меню можно зайти, длительно нажав на энкодер.

При этом горелка переходит в режим СТОП, когда все агрегаты выключены.

1 строка: "ГОРЕЛКА" ВЫКЛ/ВКЛ . После нажатия на энкодер на этой строке происходит

переключение состояния горелки и система перегружается.

2 строка:"СМС управление " ВЫКЛ/ВКЛ .После нажатия на энкодер на этой строке происходит

включение или выключение СМС-оповещения и система перегружается.

3 строка: "изменить УСТАНОВКИ". С этой строки при нажатии энкодера входим в подменю основных установок горелки

4 строка:  "Громкость". Эта строка активна только когда в комплектации есть голосовой ассистент.

5 строка: "ВЫЙТИ из МЕНЮ" .  При нажатии на энкодер возвращаемся в предыдущее состояние.

6 строка: "СЕРВИС". С этой строки при нажатии энкодера входим в подменю СЕРВИСНЫХ операций


3.  меню УСТАНОВКИ

Из этого меню устанавливаются все основные параметры для оптимальной работы горелки.

Их величина зависит типа топлива, конструкции котла и дымохода,

типа форсунки и температуры воздуха в тепловом пункте.

Рекомендуемые значения ниже приведены для двухконтурного теплового пункта

на основе жаротрубного котла 75 квт с дымоходом 150мм высотой 3 метра.

Тводы - целевая температура воды в контуре котла. Установка ограничена пределами  от 15 до 95 градусов.

Определяет рабочую температуру котла. Рекомендуемое значение - 70 градусов.

Гистерезис воды - разница между температурой воды при  старте зажигания и при переходе в паузу.

Установка ограничена пределами  от 1 до 10 градусов.

Определяет частоту огонь/пауза и соответственно стабильность температуры котла. Рекомендуемое значение - 3градуса.

Тмасла - целевая температура масла в маслянной ванне. Установка ограничена пределами  от 10 до 105 градусов.

Определяет качество зажигания и горения топлива, а также безопасность работы горелки.

Во избежании загорания  особенно важно не превышать рабочую температуру товлива,

содержащие лёгкие фракции.

Это относится к сырой нефти, смеси отработанного масла и солярки.

Рекомендуемое значение для отработанного масла - 85градусов, для печного топлива на основе солярки - 20градусов.

Твоздуха - эта строка появляется в меню, когда в конфигурации есть дополнительный датчик температуры.

Установка ограничена пределами  от 10 до 90 градусов.

Поскольку при превышении этой температуры горелка переходит в ПАУЗУ, то , в зависимости от места установки датчика,

ограничивается предельная температура либо котла, либо воздуха в тепловом пункте.

Продувка до ОГНЯ - время продувки в секундах перед стартом зажигания.

Установка ограничена пределами  от 0 до 60 секунд. Рекомендуемое значение - 3секунды.

Продувка после  ОГНЯ - время продувки в секундах перед паузой.

Установка ограничена пределами  от 0 до 120 секунд. Рекомендуемое значение - 3секунды.



4. меню СЕРВИС

Меню содержит 8 строк:

СМСкоманды -  при нажатии на энкодер на экране появляется напоминание о формате СМС команд.

Смена ТЛФ - строка  появляется если включен модуль СМС и переводит на процедуру смены номера ТЛФ хозяина.

Включить клапан - позволяеть установить время проверки в секундах

и поочередно проверить срабатывание  воздушных клапанов.

Включить зажиганиепозволяеть установить время проверки в секундах и проверить качество искры

Продуть котёл - позволяеть установить время проверки в секундах и проверить работу вентилятора наддува

Ручное управление - при нажатии на энкодер запускается зажигание и открываются воздушные клапана.

Происходит подкачка и подогрев топлива, активны все датчики.

На дисплее периодически появляется меню со значениями датчиков температур.

При повторном нажатии на энкодер все процессы и агрегаты выключаются.

Выйти из меню - возврат в основное МЕНЮ.


УПРАВЛЕНИЕ ГОРЕЛКОЙ  посредством СМС

Для этого необходимо убедиться, что в GSM модуль вставлена СИМ карта,

на балансе которой достаточно средств для передачи и приёма СМС.

После включения модуля происходит перезагрузка системы, подаётся питание на модуль и,

пока СИМ-карта регистрируется в сети GSM , система находится в задержке (музыкальный проигрыш 7 сек).

После регистрации в сети  модуль  отправляетСМС - сообщение хозяину о текущем состоянии

и проверяет новые СМС раз в 30 сек.

При необходимости смены номера ТЛФ хозяина, нужно зайти в подменю СЕРВИС,

 на второй строке Смена ТЛФ войти в процедуру смены номера ТЛФ и проделать операции как

указано на экране. Номер ТЛФ хозяина высвечивается при старте системы.

Во время работы GSM модуля внизу справа на дисплее отображается уровень GSM сигнала.

Если его величина менее 2 делений, то устойчивый приём/передача СМС невозможен.


Возможны следующие СМС- команды:

ВКЛЮЧИТЬ ГОРЕЛКУ ---- ON  или  On   или   on

ВЫКЛЮЧИТЬ  ГОРЕЛКУ --- OFF  или  Off   или   off

Установить целевую температуру ВОДЫ ---- 55grad   или  55gRAD   или   55Grad

(вместо 55 может быть любое число от 10 до 95)

ВЫКЛЮЧИТЬ  СМСмодуль --- xsms  или  XSMS   или   Xsms или   xSMS

(после такой команды вновь включить СМСмодуль будет возможно только энкодером)

ЗАПРОС о состоянии ГОРЕЛКИ ---- stat  или  STAT   или   Stat или   sTAT


Ещё есть 3 команды, которые подаются 2-мя СМС ( предварительная и установочная) .

Предаврительные СМС-команды:

Установить темпратуру ТОПЛИВА --- Fcorr

Установить гистерезис ВОДЫ --- Gcorr

Установить предел температуры ВОЗДУХА --- Acorr

После предварительной СМС необходимо дождаться ответной СМС формата "waiting corr_Tfuel"

(это в случае установки температуры топлива)

и подать испольнительную команду формата 55grad   или  55gRAD   или   55Grad

(число может быть любым двузначным, но устанвки ограничены теми же значениями,

что и при управлении ЭНКОДЕРОМ).


ОПОВЕЩЕНИЯ о возможных НЕИСПРАВНОСТЯХ


ВНИМАНИЕ! Проверка цепей питания 220В должна производиться только подготовленным персоналом,

имеющим соответствующий допуск.


НеисправностьНА ДИСПЛЕЕ СМС- оповещениеДействия
непрерывная работа маслонасоса более 200 секНЕТ ТОПЛИВАFUEL tank is EMPTYПроверить уровень масла в баке, исправность маслонасоса, чистоту фильтров и топливопровода.  Проверить и почистить от нагара датчик уровня.
не изменяется температура топлива при ПОДОГРЕВЕ в течение 5 минутне греет ТЭНTEN not heatПроверить исправность ТЭНа и термопредохранителя. Проверить цепи 220В.
нет питания 220ВНЕТ 220ВSTOP: no 220VПроверить щит электропитания и цепи 220В на плате блока управления.
горелка не зажигается после 5-ти попыток не работает ЗАЖИГАНИЕNO IGNITION

Попробовать заменить топливо на заведомо хорошее.

Протереть оптический датчик.

Поотдельности проверить работу всех агрегатов, уточнить УСТАНОВКИ, откорректировать положение электродов зажигания и продуть форсунку.

Неисправность датчика Tводынеисправен датчик Т водыSTOP: WATER SENSORЗаменить датчик  DS18B20
Неисправность датчика Tмасла

неисправен датчик

Т масла

STOP: FUEL SENSORЗаменить датчик DS18B20




Читать дальше

PROlink. Надёжно.Функционально.Недорого.

Блок управления PROlink в качестве дисплея использует экран смартфона, либо  планшетки. При установке на персоналный компьютер приложения Nox , либо другого эмулятора Андроида , можно также  управлять устройствами непосредственно с компьютера.

Проведены тестовые испытания двух прошивок в которых реализован алгоритм управления горелкой на отработке:

1. Прошивка  ap_uPROlink_19may19 - контроль и управление через WiFi. Блок управления является точкой доступа WiFi (название Prolink,

пароль 12345678), подключившись к которой и запустив бесплатное приложение RemoteXY получаем дистанционный орган управления горелкой. Расстояние уверенного управления в этом случае составляет примерно 150м при прямой видимости. При наличии стен и  других  частично экранирующих электромагнитные волны предметов расстояние  снижается.

2. Прошивка  cloud_uPROlink_19may19 - контроль и управление через Интернет. Блок управления подключается к WiFi -роутеру и создает непрерывный канал связи с облачным сервером remotexy.com. Уникальность и защищенность этого канала обеспечивается 32-разрядным ТОКЕНОМ, который пользователь получает при регистрации в облачном сервере. При подключении смартфоном, либо планшеткой, либо персональным компьютером к облачному серверу и введя свой ТОКЕН, получаем дистанционный орган управления горелкой из любого места, где есть Интернет.


АЛГОРИТМ.

В алгоритме горелки Вадима Портнова появились очень полезные функции . Это просушка электродов во время продувки котла перед зажиганием и "мягкий" догрев масла , что предотвращает его кипение и перелив. В остальном алгоритм остался прежний:

НАГРЕВ и ПОДКАЧКА масла, ПРОДУВКА перед зажиганием, ЗАЖИГАНИЕ не более 7сек и не более 5-ти попыток, ОГОНЬ до достижения целевой температуры воды, ПРОДУВКА после огня, ПАУЗА до уменьшения температуры воды меньше целевой на величину гистерезиса воды. Затем цикл повторяется. Также на плате имеется разъем "ТЕРМОСТАТ", позволяющий организовать ВНЕШНЕЕ УПРАВЛЕНИЕ температурой воды от термостата, либо другого центрального блока управления. И еще одна очень полезная функция : постоянный контроль температуры корпуса горелки и вслучае её неадекватного превышения - включение исполнительного реле 12в (опционально 220в) и аварийный стоп горелки. Для реализации этого алгоритма блок управления опрашивает 3 цифровых датчика температуры, фотодатчик наличия пламени и поплавковый датчик уровня масла. В блоке управления предусмотрена звуковая индикация состояния и 4 кнопки, позволяющие включить/выключить горелку, включить/выключить модуль WiFi и сделать ПЕРЕЗАГРУЗКУ.


ПОДГОТОВКА К РАБОТЕ.

Первым делом необходимо подключить все разъёмы датчиков  и установить приложение remotexy (free) на устройство, которое вы собираетесь использовать в качестве органа управления. Для Андроид приложение можно скачать с  GooglePlay, также оно доступно и  для  iOS.

Возможно использование нескольких  различных устройств. В этом случае необходимо следить за своевременным отключением неактивных  устройств, поскольку активным может быть только один канал связи.

Если вы собираетесь использовать канал связи через Интернет, то необходимо зарегистрироваться на сайте remotexy.com и получить ТОКЕН для облачного сервера.

После включения питания блока управления PROlink, убедитесь, что модуль WiFi включен. Этот факт подтверждается короткими звуковыми

сигналами низкого тона примерно 1 раз в 30сек. Включить/выключить модуль WiFi можно при помощи кнопок  F1 и  F2 : удерживаем F1 в течение 5 звуковых сигналов для входа в режим УПРАВЛЕНИЯ КНОПКАМИ. Затем удерживаем F2 в течение 5 звуковых сигналов для включения/выключения модуль WiFi .

Далее показываем сканы с приложения KOPLAYER 2.0.0 , установленного на ноутбук с опреационной системой Windows10, и запущенного в нем приложения RemoteXY/Free. Понятно, что приложение на смартфоне или планшетнике будет вести себя точно также.

После открытия приложения необходимо сделать первоначальные настройки.


Ставим три галочки, и нажимаем +.



Приложение может управлять несколькими устройствами. Нам надо добавить в перечень нашу точку доступа . Жмём на иконку Wi-Fi point или , если у вас прошивка для интернет-управления, то Cloud server.

Во втором случае потребуется ввести 32-разрядный токен,

полученный вами при регистрации на сервере  remotexy.com.  Кстати, для того чтобы иметь возможность управлять несколькими устройствами, токенов можно получить несколько. После добавления нашего устройства на экране появится иконка , которой можно присвоить свое название  и цвет.Если мы добавили точку доступа, то при нажатии на соответствующую иконку подключение смартфоне к точке WiFi c  названием PROlink будет происходить автоматически, поскольку в настройках приложения мы поставили соответствующую галочку, но в првый раз потребуется ввести пароль 12345678. Если же вы подлючаетесь к облаку, то название вашего WiFi-роутера ,пароль для подключения к нему должен и токен должны быть предварительно прошиты в блоке управления PROlink. И для идентификации в облачном сервере придётся при первом подключении ещё раз ввести токен. Рекомендуем токены держать в секрете, чтобы никто не смог помимо вас удаленно управлять вашими устройствами. После этих операций и подключению к PROlink мы получаем на экране смартфона интерфейс нашего приложения:     PROlink_19май19.



         ОРГАНЫ УПРАВЛЕНИЯ

На экране интерфейса присутствуют 2 органа отображения информаци: информационная строка  и  многоцветный индикатор состояния, и 3 органа управления : табло ввода , кнопка подтверждения операции ENTER,  и переключатель выбора операции на 10 положений.


ИНФОРМАЦИОННАЯ СТРОКА меняет состав информации примерно раз в 5 секунд и отражает текущее состояние горелки.


МНОГОЦВЕТНЫЙ ИНДИКАТОР:

- синий, если горелка выключена или кратковременно синий, если произошла запись в долговременную память вводимого значения

- зеленый, если горелка включена и находится в ПАУЗЕ. Если на информационном табло выводится информация ВЫКЛЮЧЕНО, а индикатор  зеленый, значит произошло отключение по сигналу ВНЕШНЕГО ТЕРМОСТАТА.

- оранжевый или ярко - оранжевый ( в зависимости от освещенности оптодатчика) - если горелка в состоянии ОГОНЬ.

- красный, если обнаружена неисправность (например не подключен датчик температуры).

- белый, если ожидается ввод нового значения параметра.

ПЕРЕКЛЮЧАТЕЛЬ : при включении питания переключатель всегда находится в положении А - РАБОЧЕЕ СОСТОЯНИЕ

- положение В: переключение режимов горелки ВКЛЮЧЕНО/ВЫКЛЮЧЕНО. В положении ВЫКЛЮЧЕНО горелка не включает ОГОНЬ, не подкачивает и не греет топливо, а только отображает в ИНФОРМАЦИОННОЙ СТРОКЕ текущие и предельные температуры воды, топлива и корпуса.

- положение С: установка целевой температуры воды

- положение D: установка целевой температуры топлива

- положение E: установка гистерезиса температуры воды

- положение F: установка гистерезиса температуры топлива

- положение G: установка времени продувки ДО огня

- положение H: установка времени продувки ПОСЛЕ огня

- положение I: установка  предела температуры корпуса горелки

- положение J: перезагрузка блока управления горелки


КНОПКА ENTER: необходимо  длительно нажать для ввода выбранной переключателем операции  или для ввода вновь установленного значения на ТАБЛО ВВОДА.


ТАБЛО ВВОДА: при нажатии на ТАБЛО ВВОДА на смартфоне появляется табло ВВЕДИТЕ НОВОЕ ЗНАЧЕНИЕ и для ввода значения используется клавиатура смртфона.

УСТАНОВКА ПАРАМЕТРОВ

Перед началом работы необходимо выставить параметры , определяющие эффективность работы комплекта горелки с котлом, и, следовательно, качество работы вашей системы теплоснабжения. Установка параметров может быть произведена как во включенном состоянии горелки, так и в выключенном. Все параметры записываются в долговременную память и при включении/выключении сохраняются.

1. Установка ТЕМПЕРАТУРЫ ВОДЫ (теплоносителя).

Переключатель в положении С.

Возможные пределы  установки  Тводы - от 20 до 95 градусов.

По умолчанию Т воды определена 43градуса и предполагается, что датчик температуры воды установлен на обратной трубе. В этом случае

температура в трубе подачи в зависимости от теплоотбора будет в районе 60градусов. Это минимальная температура, обеспечивающая нормальное сгорание в топке и нормальное состояние теплоносителя в трубах (более низкая температура приводит к образованию масляной пленки на стенках котла и дымности горения, а также к выделению растворенных осадков в теплоносителе). Хороший вариант устройства теплосистемы - многоконтурный, и в первом контуре котла с бойлером косвенного нагрева для подготовки горячей воды лучше выставлять целевую  температуру 80-90 градусов.


2. Установка ТЕМПЕРАТУРЫ ТОПЛИВА.

Переключатель в положении D.

Возможные пределы  установки  Тводы - от 20 до 105 градусов.

По умолчанию Тмасла определена 88 градусов.

Для каждого типа топливо оптимальная температура своя. Например для печного топлива может быть 20 градусов, а для рапсового масла 95 градусов. Также надо учитывать температуру входящего воздуха . При более холодном воздухе , чтобы не вырастала "борода" из нагара на форсунке,  потребуется более высокая температура масла.  Однако, надо иметь ввиду , что чем  более высокая целевая температура топлива установлена, тем выше пожароопасность.   Также при очень высокой температуре , когда кипит содержащаяся в виде примеси в топливе вода, в масляной ванне образуется гелеобразная масса, которая может забить всасывающую трубку. Поэтому настоятельно рекомендуем врезать в масляную магистраль фильтр - отстойник с возможностью ежедневного слива отстоя.

Также надо помнить, что хорошо горит только отработанное масло, в котором уже не работают добавленные при производстве присадки.


3. Установка ГИСТЕРЕЗИСА ТЕМПЕРАТУРЫ ВОДЫ.

Переключатель в положении   E.

Возможные пределы  установки  Тводы - от 1 до 10 градусов.

По умолчанию ГистерезисТводы определен 3 градуса.

Гистерезис воды влияет на частоту включения горелки и стабильность температуры теплоносителя.


4. Установка ГИСТЕРЕЗИСА ТЕМПЕРАТУРЫ ТОПЛИВА.

Переключатель в положении     F.

Возможные пределы  установки  Ттоплива - от 1 до 15 градусов.

По умолчанию ГистерезисТтоплива определен 10 градусов .

Гистерезис топлива влияет на "мягкий" догрев топлива. При температуре топлива ниже целевой на величину гистерезиса ТЭН начинает работать вполовину мощности. Если в горелке установлена мощная форсунка, то этот гистерезис следует уменьшить, иначе ТЭН не будет успевать нагревать масло.


5. Установка времени ПРОДУВКИ до  огня

Переключатель в положении     G.

Возможные пределы  установки   - от 0 до 60   секунд.

По умолчанию время ПРОДУВКИ до ОГНЯ  определено 10 секунд , просушка электродов - 7секунд. Если продувка менее 7 сек, то соответственно и время просушки будет таким же.

Просушка электродов и продувка сушественно улучшают качество зажигания. Время продувки  у каждого котла индивидуально и выбирается экспериментально.


6. Установка времени ПРОДУВКИ после огня

Переключатель в положении     H.

Возможные пределы  установки   - от 0 до 120   секунд.

По умолчанию время ПРОДУВКИ после ОГНЯ  определено 15 секунд .

ПРОДУВКИ после ОГНЯ также улучшают качество следующего зажигания, охлаждает и очищает камеру сгорания.

Время продувки  у каждого котла индивидуально и выбирается экспериментально.


7. Установка предельной температуры корпуса горелки.

Переключатель в положении  I.

Возможные пределы  установки   - от 20 до 70  градусов

По умолчанию предельная Ткорпуса  определена 50 град .

Этот параметр влияет на пожарную безопасность.

Мы рекомендуем на основе наблюдений за работой вашей горелки определить предельную температуру корпуса так:

максимальная замеченная температура корпуса + 5градусов.

В случае превышения  этой температуры горелка будет выключена и  сработает исполнительное реле, которое  запустит систему пожаротушения.


ВКЛЮЧЕНИЕ /ВЫКЛЮЧЕНИЕ ГОРЕЛКИ. ПЕРЕЗАГРУЗКА.

Включить (или выключить) , а также перезагрузить,горелку можно при помощи смартфона, либо кнопками F1-F4.

СМАРТФОН:     - переводим переключатель в положение В (индикатор становится белым, а на информационной строке высвечивается вопрос ВКЛЮЧИТЬ? либо ВЫКЛЮЧИТЬ?.

- жмём на кнопку   ENTER примерно 3сек до момента, когда индикатор станет синим. После этого на информационной строке вопрос меняется на противополжный и переключатель можно вернуть в крайнее левое положение А.

При перезагрузке в этой операции есть существенное отличие.

Для перезагрузки ставим переключатель в крайнее положение  J    и на информационной строке высвечивается вопрос ПЕРЕГРУЗИТЬ?

После удержания кнопки ENTER примерно 3сек до момента когда индикатор станет синим, PROlink перестает реагировать на кнопки, поскольку происходит перезагрузка. После перезагрузки потребуется заново подключиться к точке доступа PROlink .


КНОПКИ:

НАЗНАЧЕНИЕ КНОПОК:

F1- вход в режим "УПРАВЛЕНИНИЕ КНОПКАМИ"

F2- ВКЛ/ВЫКЛ горелки

F3 - ВКЛ/ВЫКЛ модуля WiFi

F4 - ПЕРЕЗАГРУЗКА


Для исполнения любой из операций первоначально длительно удерживаем кнопку F1 до появления частых звуковых сигналов высокого тона. После этого становятся активными кнопки F2-F4 и после длительного удержания любой из них выполняется соответствующая операция и частые звуковые сигналы прекращаюся.


НЕИСПРАВНОСТИ.

В  PROlink предусмотрено обнаружение таких неисправностей:

- отсутствие топлива или неисправность маслонасоса  (в случае если маслонасос не накачивает топливо в течение 3 минут)

- неисправность ТЭНа (если топливо не начинает греться в течение 5 минут)

- неисправность датчиков температуры воды и топлива   ( если их показания выходят за разумные пределы)

- отсутствие зажигания (если ОГОНЬ не загорается с пятой попытки зажигания)

- перегрев корпуса  (если температура корпуса превысила установленный предел)


В случае обнаружения неисправности цветовой индикатор становится красным  и горелка находится в выключенном аварийном состоянии, блок управления издаёт частые звуковые сигналы очень высокого тона. Для возврата в рабочее состояние после осмотра и выявления причины неисправности потребуется произвести ПЕРЕЗАГРУЗКУ, либо выключить и заново включить   PROlink  клавишей питания.



Читать дальше

Блок управления МЕГАЛИНК. Быстрый старт.

Последняя актуальная версия прошивки 19 января 2019.

В блоке управления реализован алгорим управления горелкой на отработке;

разработан Вадимом Портновым        http://portnov.kmv.ru



Возможные опции комплектации блока управления:

1Без доп.опций

Русскоязычное меню, графический дисплей. Автоматическое управление температурой теплоносителя по цифровому датчику , автоматический подогрев и контроль уровня масла.Установки заданных значений - на передней панели блока управления при помощи энкодера. Возможно подключить ВНЕШНИЙ ТЕРМОСТАТ (например https://angelink.ru/services/besprovodnyi-termostat)

для более точного контроля температуры в отапливаемом помещении. Возможно подключить к исполнительному выходу 12В  реле для включения клапана пожаротушения. Сервисные функции - возможность проверки всех ключевых элементов горелки.

2Дополнительныe цифровые датчики температуры            (до 3шт).

1. Автоматический контроль разницы температур "теплоноситель" и "Т  котла" и выход в ПАУЗУ горелки в случае нарушения циркуляции теплоносителя через котел.

2. Контроль "Т внешнего воздуха" и адаптивное увеличение целевой температуры теплоносителя.

3. Контроль предельной температуры "Т корпуса" горелки  и, в случае превышения, включение реле клапана пожаротушения.

WiFiмодуль
Контроль и управление состоянием горелки через мобильное приложение REMOTEXY FREE. Блок управления должен быть в зоне покрытия сети WiFi. Встроенный литиевый аккумулятор позволяет извещать пользователя об отсутствии питания 220В и его повторном включении.
4GSMмодуль

Контроль и управление состоянием горелки посредством СМС.

Требуется вставить в блок управления СИМ-карту. Блок управления должен быть в зоне покрытия сотовой сети.

Преимущество СМС - история состояний и переключений сохраняется в памяти телефона.

5Часы реального времени с датчиком температуры внутри блока управления

Индикация реального времени на дисплее блока управления.

Возможность почасового планирования целевой температуры на каждый день недели .  Переключение горелки в режим ПАУЗА в случае превышения  заданной температуры воздуха внутри блока управления.

6.Дополнительные  датчики " температуры (до 2 шт)         "К-термопары"
1. Контроль температуры воздуха в котельной и, в случае превышения, остановка горелки в ПАУЗА.                                              2. Контроль температуры .  Возможно измерять  температуру до 800град , например  для контролируемого  нагрева в печах обжига.

Читать дальше
